TECHJET- X2

TJ1000Naszym najnowszym produktem jest niezawodna maszyna TECH JET-X2® zapewniająca najwyższą dokładność cięcia wodą. Zastosowany bezkontaktowy układ sprężenia zwrotnego enkoderów z kalibrowanym laserowo mapowaniem jakie zastosowaliśmy w maszynach TECH JET-X2® gwarantuje to najwyższą dokładność ciętych elementów w branży Waterjet. Wykonany na precyzyjnym pasie stalowym system napędów SSBD (Stainless Steel Band Drive) zapewnia najwyższą dokładność na całej długości cięcia wynosi od 0,01 mm zachowując stałą prędkość posuwu i cięcia 25m/min.

TECH JET-X2® to maszyny zaprojektowane i budowane z materiałów i podzespołów najwyższej jakości zapewniając komfort pracy. Za wysoką jakość maszyny do cięcia wodą firma TECHNI WATERJET otrzymała wiele nagród. Maszyny firmy są bardzo wytrzymałe i jednocześnie proste w obsłudze, nie wymagają skomplikowanych przeglądów. Zastosowane do budowy maszyny rozwiązania techniczne zapewniają szybkie i precyzyjne cięcie po konkurencyjnej cenie.

System napędów

Unikalne rozwiązania zastosowane w maszynach firmy TECHNI WATERJET dzięki napędowi umieszczonemu na pasie stalowym zapewniają szybkie i precyzyjne przemieszczanie się głowicy tnącej. Takie rozwiązanie pozwala na bardzo szybkie cięcie z prędkością nawet 25m/min, bez utraty pozycjonowania i dokładności.

Zaletami maszyny TECH JET-X2® są:

  • każda jest kalibrowana laserowo
  • precyzyjne pozycjonowanie na całej długości cięcia
  • prowadnice najwyższej jakości
  • szczelne prowadnice harmonijkowe chroniące łożyska liniowe
  • zbiornik ze stali nierdzewnej
  • regulowany poziom wody podczas cięcia
  • czujnik Breakaway zabezpieczający głowicę tnącą
  • podciśnieniowe monitorowanie przez system TechiSense pozwala na pracę bez operatora; w razie wystąpienia problemu wysyła sms z informacją

Oprogramowanie Softec™ Waterjet Software

Wszystkie najnowocześniejsze maszyny TECH JET-X2® wyposażone są w sprawdzone oprogramowanie Softec™ gwarantujące skuteczne i szybkie przecinanie. Oprogramowanie wyposażone jest TRU-CUT Technology co jest ważną bazą materiałów zawierającą zaawansowane algorytmy pozwalające optymalizować proces przecinania z zachowaniem optymalnej prędkości. Wprowadzając rodzaj materiału, oraz jakość jaką chce się osiągnąć zastosowane oprogramowanie zapewni najkrótszy czas cięcia każdego elementu.

  • Kontroler ANCA AT2010 z technologia serwonapędów oraz ekranem dotykowym – posiada integrowane koło posuwowe ‘MPG Feed’ umożliwiające szybkie przesuwanie i testowanie programów
  • Oprogramowanie C.A.D. z bazą kształtów oraz detali standardowych
  • Importowanie oraz tłumaczenie plików DXF
  • Autodiagnostyka z alarmami dźwiękowymi oraz wizualnymi
  • Obrazowanie cięcia na ekranie w czasie rzeczywistym
  • Funkcja przesuwu Jog and inch
  • Funkcja drukowania ze skalowaniem
  • Kompensacja narzędzia wraz z zużyciem dyszy fokusującej
  • Wielozerowe punkty starowe
  • Ponowne rozpoczynanie cięcia z dowolnego punktu
  • Kalkulator trygonometryczny on-line
  • Nesting automatyczny oraz tablicowy
  • Kalkulator kosztów cięcia
  • Układ czyszczenia skanowanych obrazów
  • Możliwość wyboru pięciu standardowych jakości cięcia od zgrubnej do bardzo wysokiej
  • Dynamiczne przebijanie otworów
  • Przebijanie nisko i wysokociśnieniowe
  • Automatyczna kompensacja rzazu, wejść i wyjść do materiału oraz drzewek
  • Praca oraz symulacja w czasie rzeczywistym
  • Zegary i liczniki serwisowe

Zarówno te jak i inne elementy oprogramowania w jakie wyposażone jest urządzenie w znaczący sposób usprawniają jego pracę. TECH JET-X2® pozwala szybko i w sposób powtarzalny wycinać wskazane kształty.

Parametry techniczne modeli TECHJET-X2®

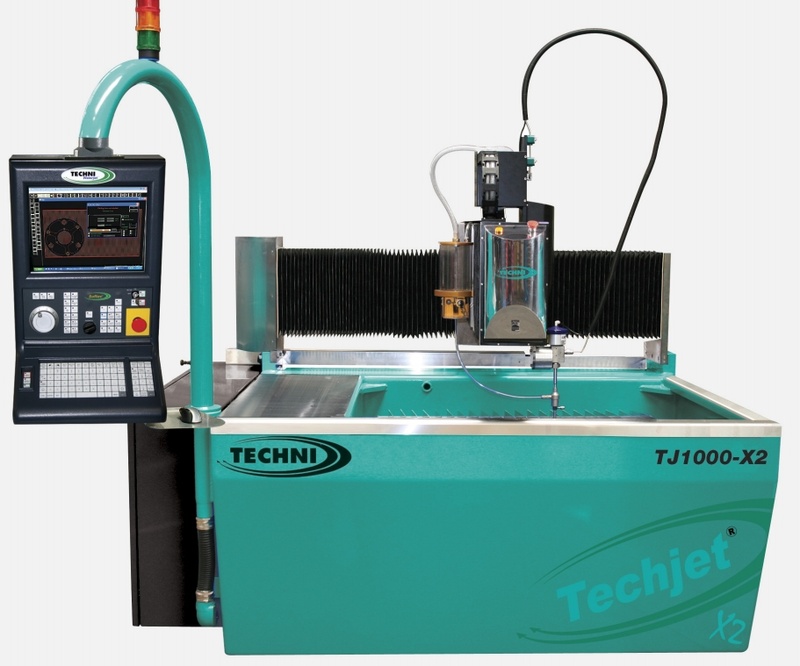

MODEL TJ1000

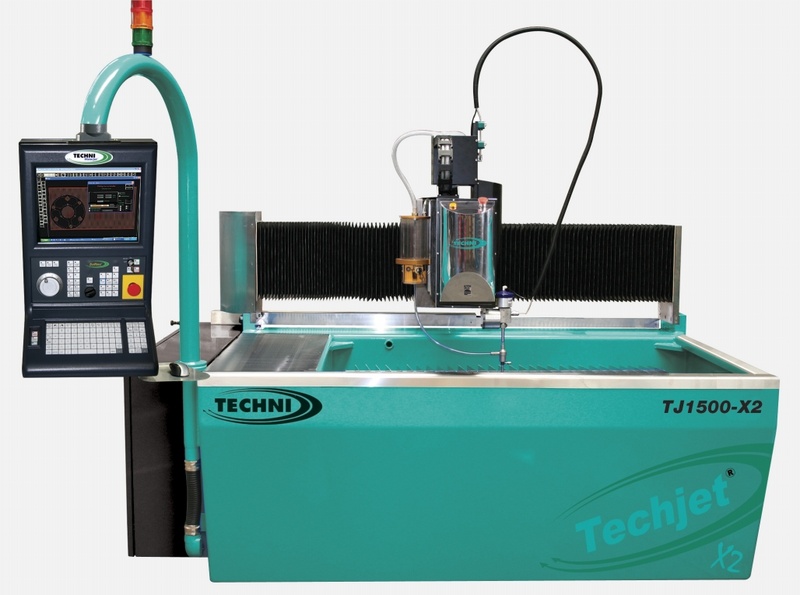

 TJ1500

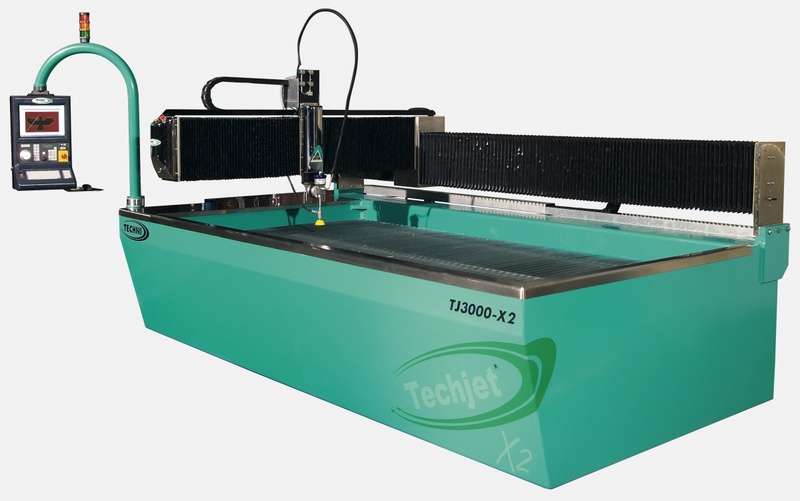

 TJ3000

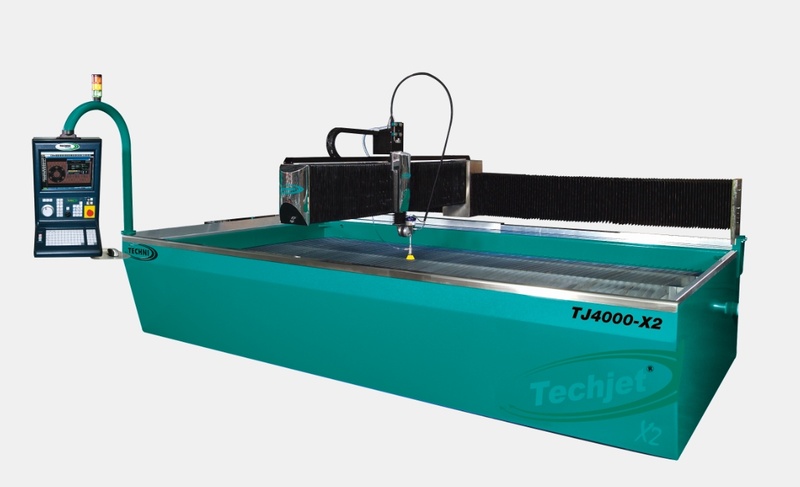

 TJ4000

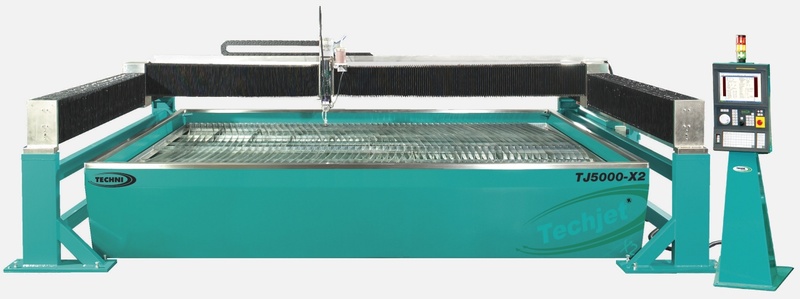

 TJ5000

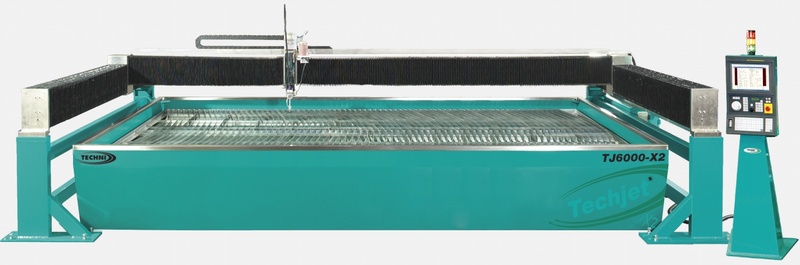

 TJ6000
Wymiary stołu mm 1060 x 1060 1060 x 1670 1600 x 3200 1950 x 3900 3200 x 4700 3200 x 6250
Zakres roboczy w osi X –Y mm 915 x 915 915 x 1525 1500 x 3000 1830 x 3660 3050 x 4600 3050 x 6100
Dokładność ruchu mm 0.025 0.025 0.025 0.025 0.025 0.025
Dokład. przy powtarzalności mm 0.015 0.015 0.015 0.015 0.015 0.015
Maks. prędkość cięcia m/min 25 25 25 25 25 25
Maks. ciśnienie podczas cięcia bar 4550 4550 4550 4550 4550 4550
Maks. prędkość powietrza m/min 25 25 25 25 25 25
Waga maszyny kg 1150 1600 2700 2950 1600*, 4800 1800, 6050
Waga operacyjna maszyny kg 2800 5200 8100 11500 16600 20800
Długość maszyny mm 1900 2600 4200 5400 6000 8000
Szerokość maszyny mm 1700 1700 2300 3000 4200 4200
Wysokość maszyny mm 2000 2000 2000 2000 2000 2000

* waga bez stołu
